front, hard, time
| front | hard | time |
|---|---|---|
| 进阶 | 60分钟 |
Grafana监控进阶功能
预设Dashboard说明
- 下面是一些官方预设的Dashboard的统计图表说明
Dashboard--在线状态
- 此Dashboard上实时显示了对应游戏的在线人数，是最重要的指标，一般任何服务器的异常最终都会在在线人数上体现出来

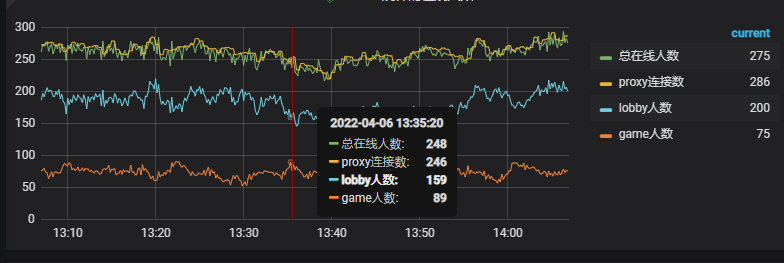

图表--master统计的在线人数
- lobby人数：master统计到的所有lobby类型服务器进程的在线人数之和
- game人数：master统计到的所有game类型服务器进程的在线人数之和
- proxy连接数：master统计到的所有proxy服务器进程的在线人数之和，所有的客户端都直接与porxy保持连接；proxy连接数会大于lobby人数与game人数的和，因为还有部分玩家处于登录中，或者转服过程中，不属于任何具体的lobby或game服务器。
- 总在线人数：等于lobby人数与game人数的和，也就是实际的在线玩家数

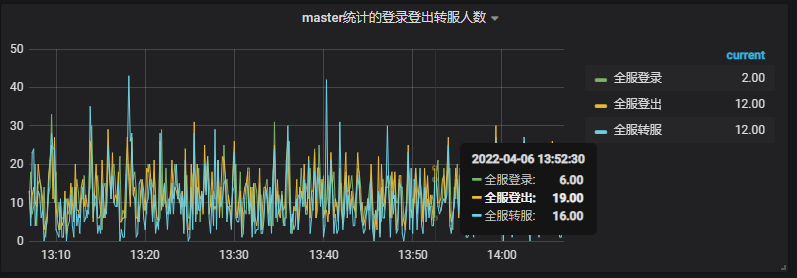

图表--master统计的登录登出人数
- 全服登录：每10秒为一个区间，玩家登录成功的人数
- 全服登出：每10秒为一个区间，玩家离线登出的人次
- 全服转服：每10秒为一个区间，玩家转服的人次
Dashboard--服务器状态
- 此Dashboard上，实时显示了各个服务器的状态
- 状态--10：有效的服务器（配置中存在且未通过滚动更新关闭），已连接状态（唯一的正常状态）
- 状态--0：服务器不存在（配置中不存在，或者已经通过滚动更新关闭）
- 状态--1：有效的服务器，断线状态
- 状态--3：有效的服务器，正在强制关服
- 状态--4：有效的服务器，正在优雅关服
- 状态--5：部署中的候选服，检查ok会成为正常服务器
- 状态--6：滚动更新中的候选服，检查ok后状态会切换为滚动更新就绪
- 状态--7：滚动更新就绪，状态服务器不会对外提供服务；滚动服都就绪后统一切换为正常服

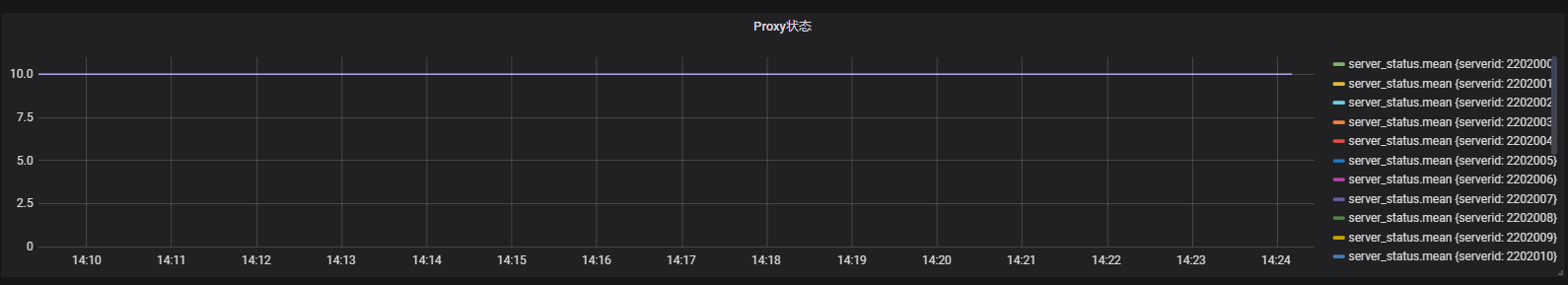

图表--Proxy状态
- 所有代理服的状态图表

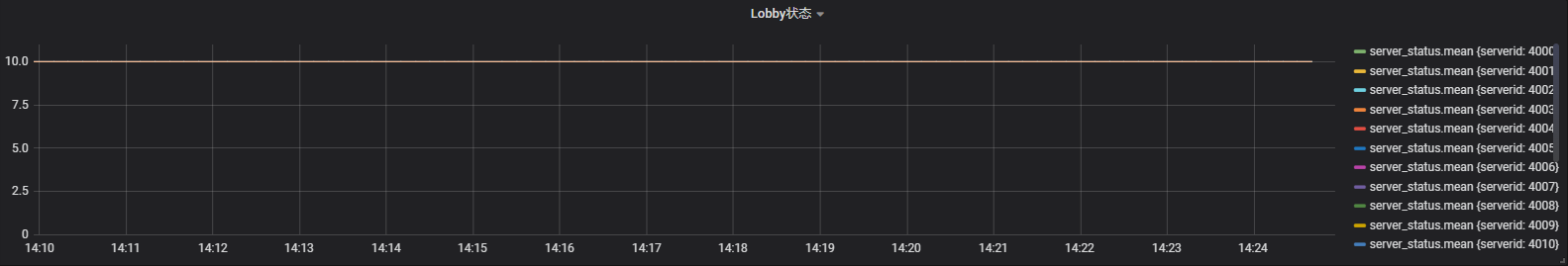

图表--Lobby状态
- 所有大厅服的状态图表

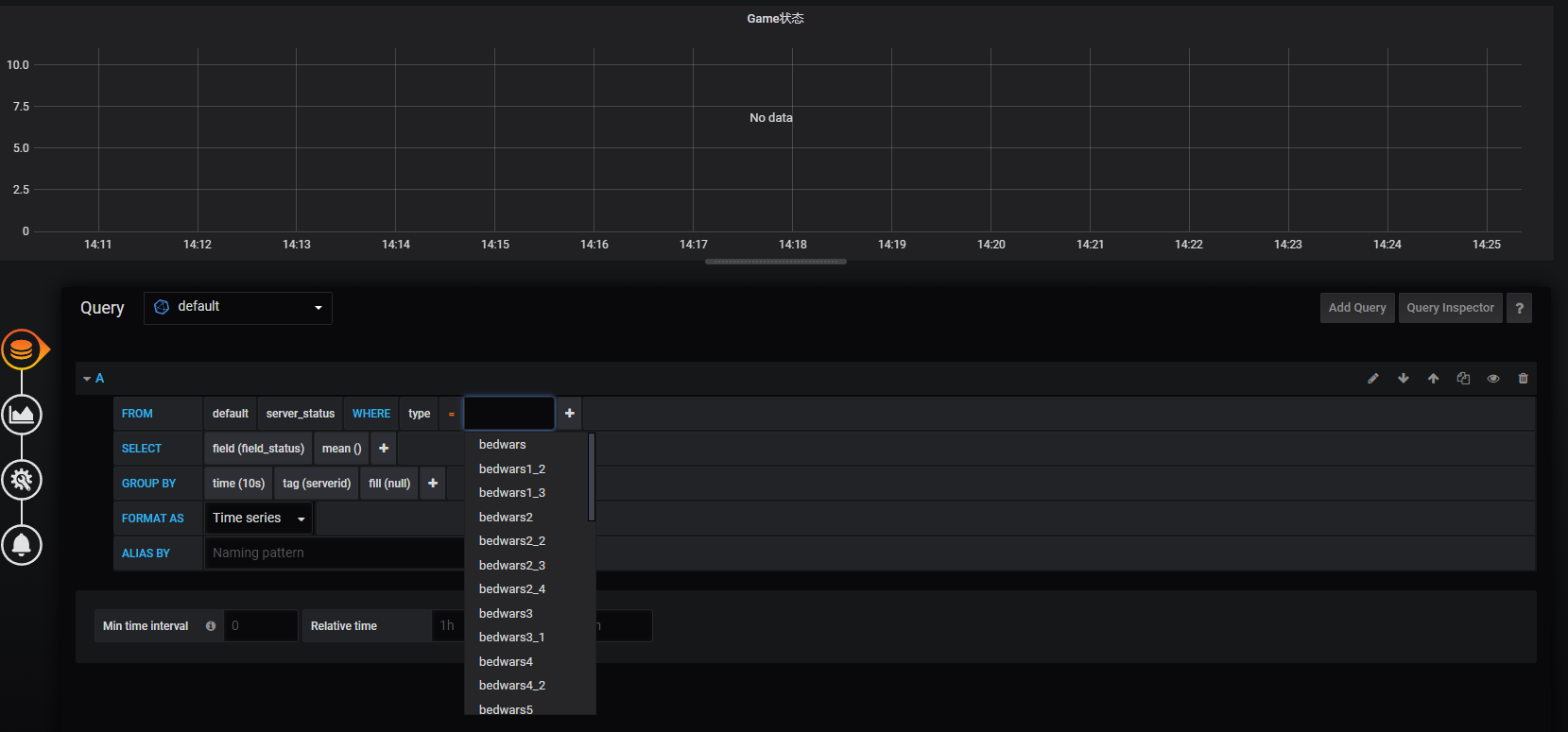

图表--Game状态
- 所有游戏服的状态图表，因为不同的项目，游戏服的具体type都不同，所以需要服主自己去设置具体需要关注的游戏服的type
Dashboard--当前服务器状态

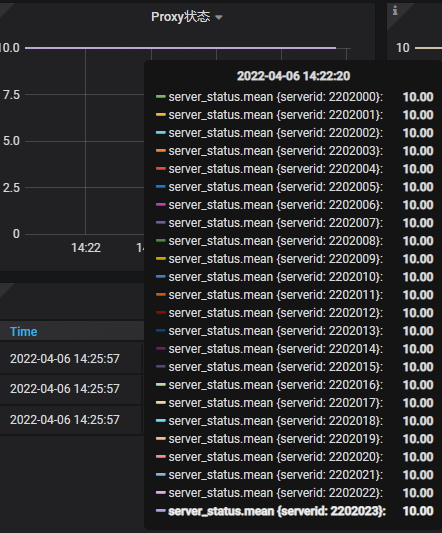

图表--Proxy状态
- 所有代理服的状态图表，与服务器状态中的Proxy状态相同

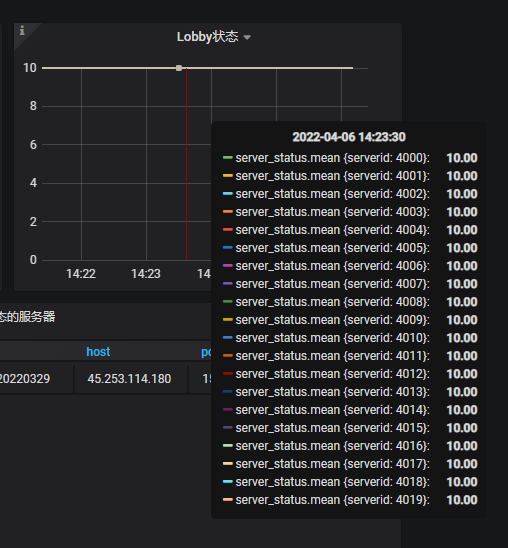

图表--Lobby状态
- 所有大厅服的状态图表，与服务器状态中的Lobby状态相同

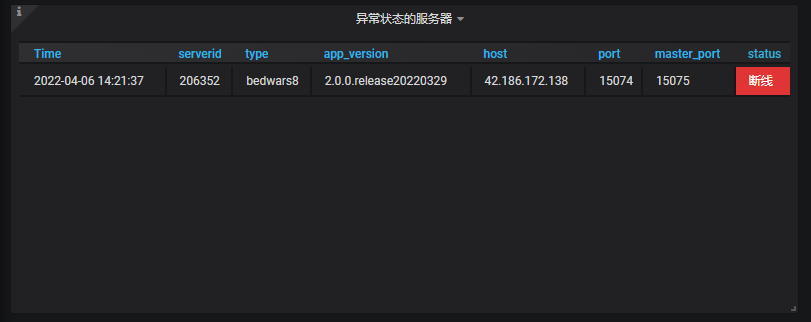

图表--异常状态的服务器
- 所有状态异常的服务器（状态不为10的服务器）的列表，假如有某个服务器长期处于异常状态，或者长期都有很多服务器都处于异常状态，那么多半是服务器确实出了问题
新增Dashboard--进程性能监控
- 服务器管理人员额外提供了服务器进程相关的一些监控数据，但是默认的Dashboard中并没有预设对应的监控图表，需要的服主可以参考下面的指引创建对应的监控图表
新增统计图表--进程基本内存监控

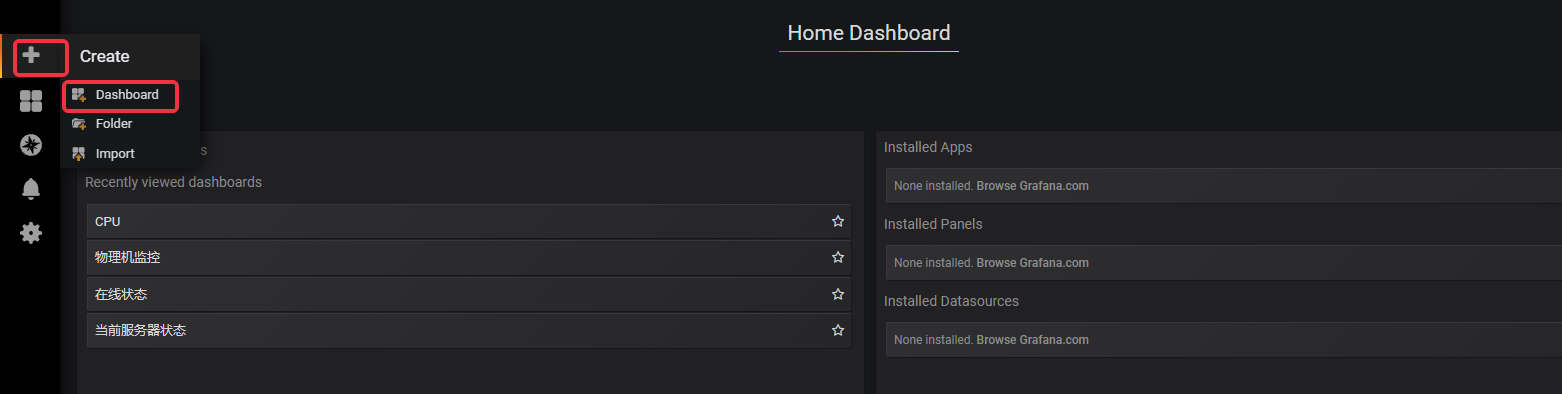

- 步骤1：点击左上角的**+号，选择Create Dashboard**

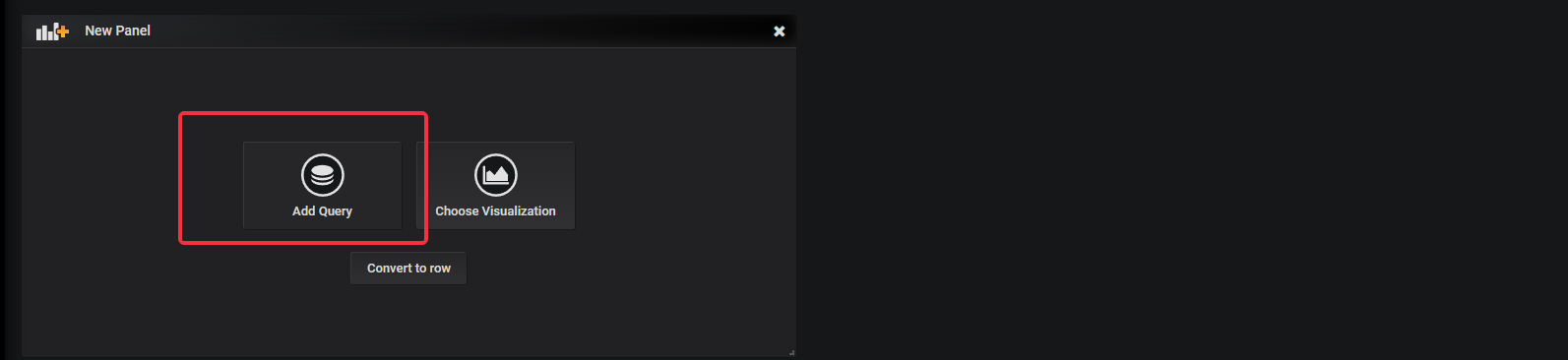

- 步骤2：然后点击Add Query，新增一个新的图表

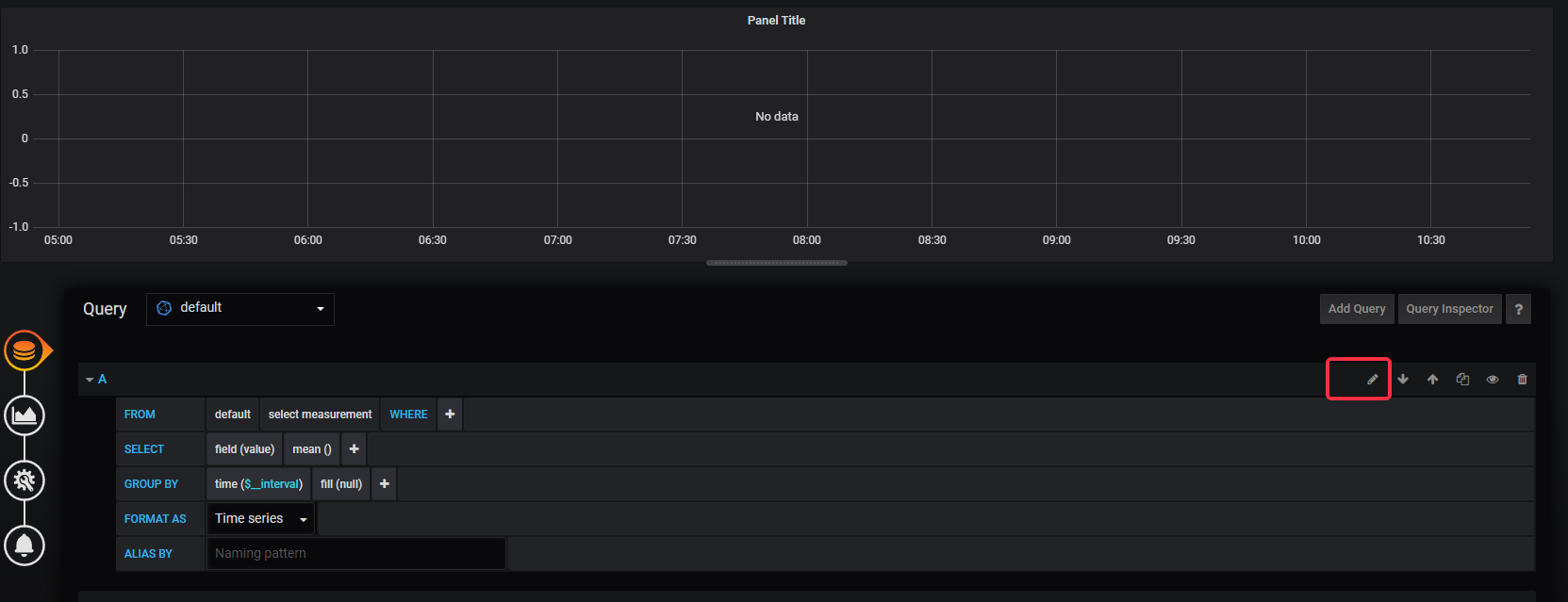

- 步骤3：点击图中的铅笔状图标，切换进入SQL模式

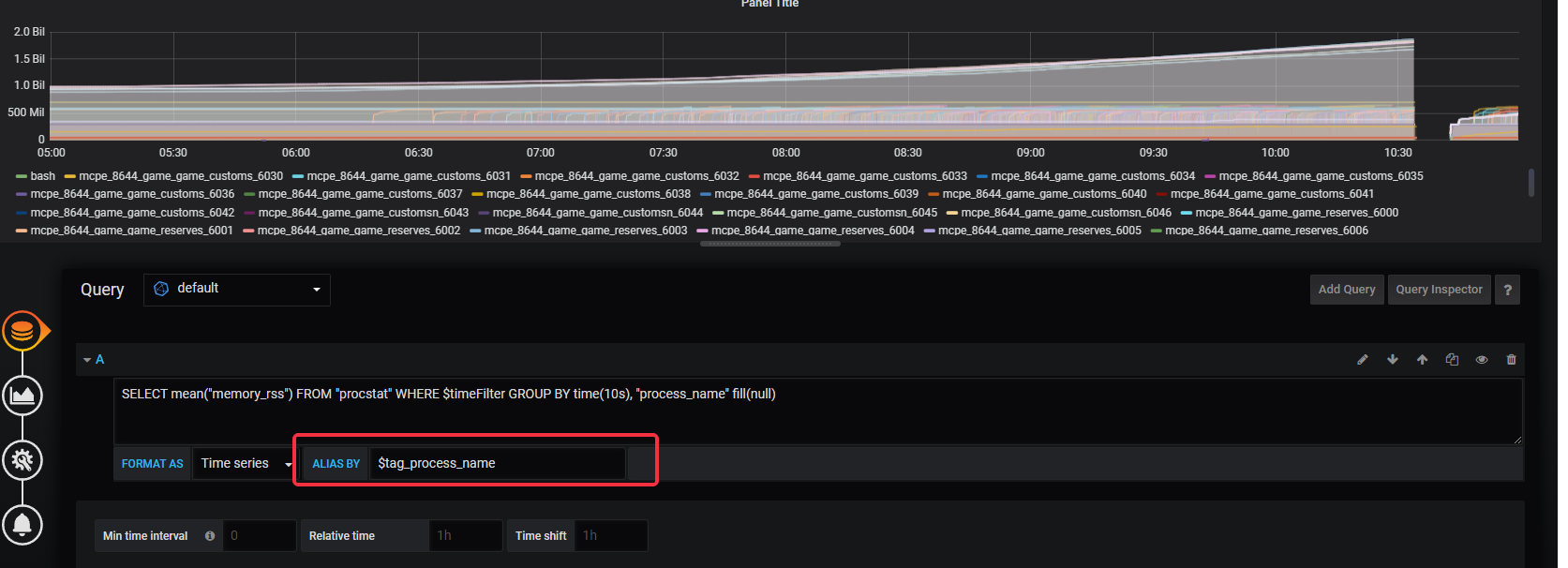

- 步骤4：在查询语句中填入下面的SQL语句，并且在ALIAS BY中填入**$tag_process_name**
SELECT mean("memory_rss") FROM "procstat" WHERE $timeFilter GROUP BY time(10s), "process_name" fill(null)

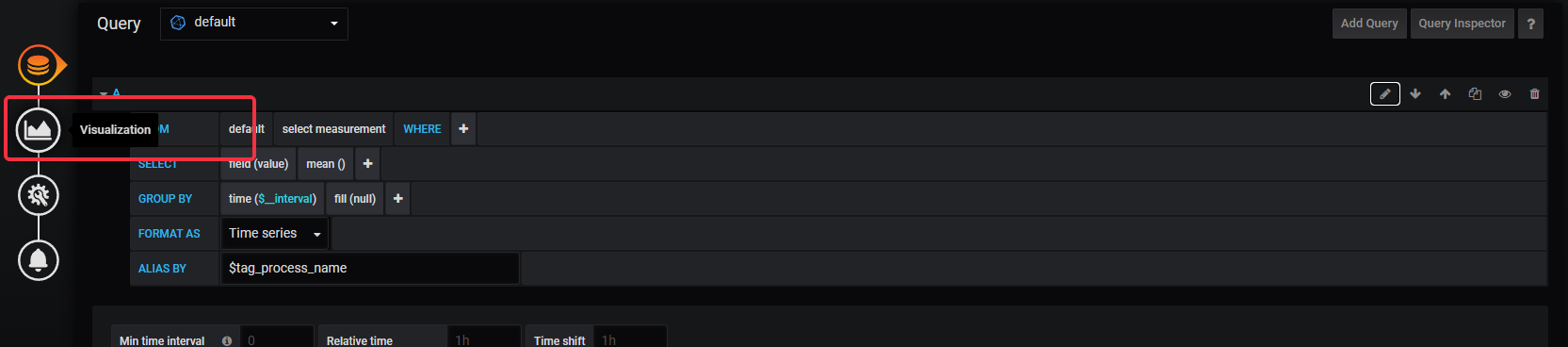

- 步骤5：点击左边的第二个图标，切换到Visualization配置

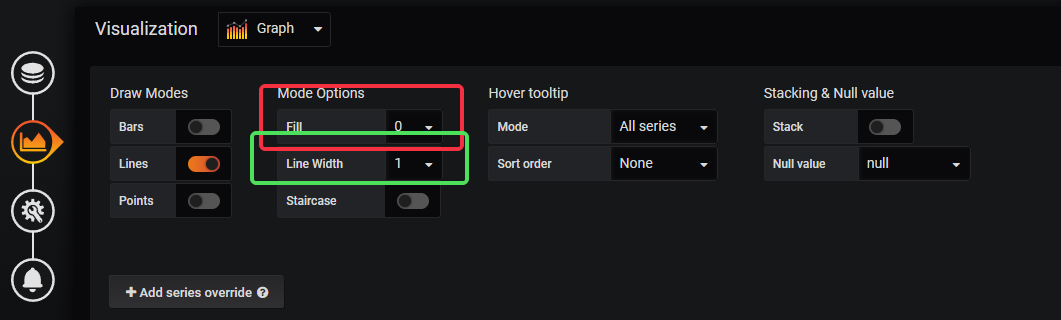

- 步骤6：在Draw Modes中，选择Fill=0（不填充曲线，看起来清晰点）；以及Line Width=1（由于服务器进程一般较多，曲线不宜太粗）

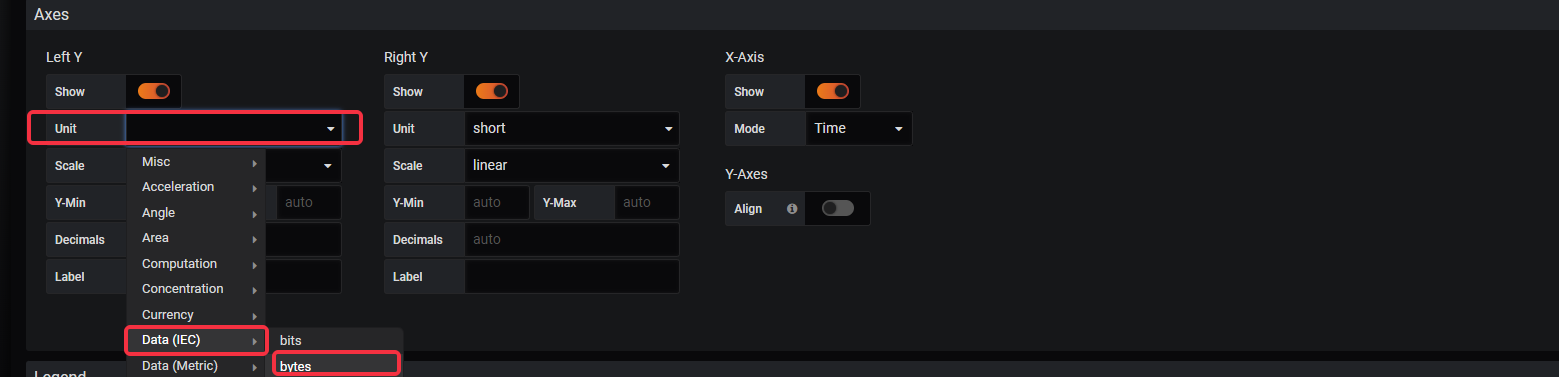

- 步骤7：在Axes中，Unit中选择Data(IEC)-bytes（左边Y轴的数值标注的单位会显示为KB，MB）

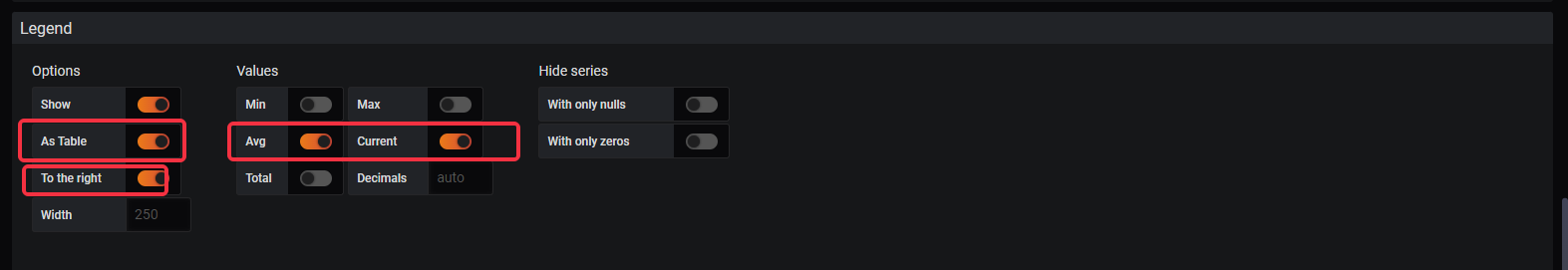

- 步骤8：在Legend中，打开As Table、To the right的开关（会将服务器进程名和对应的内存数据显示在图标的右方）；以及Avg、Current的开关（进程内存占用会显示当前值与平均值）

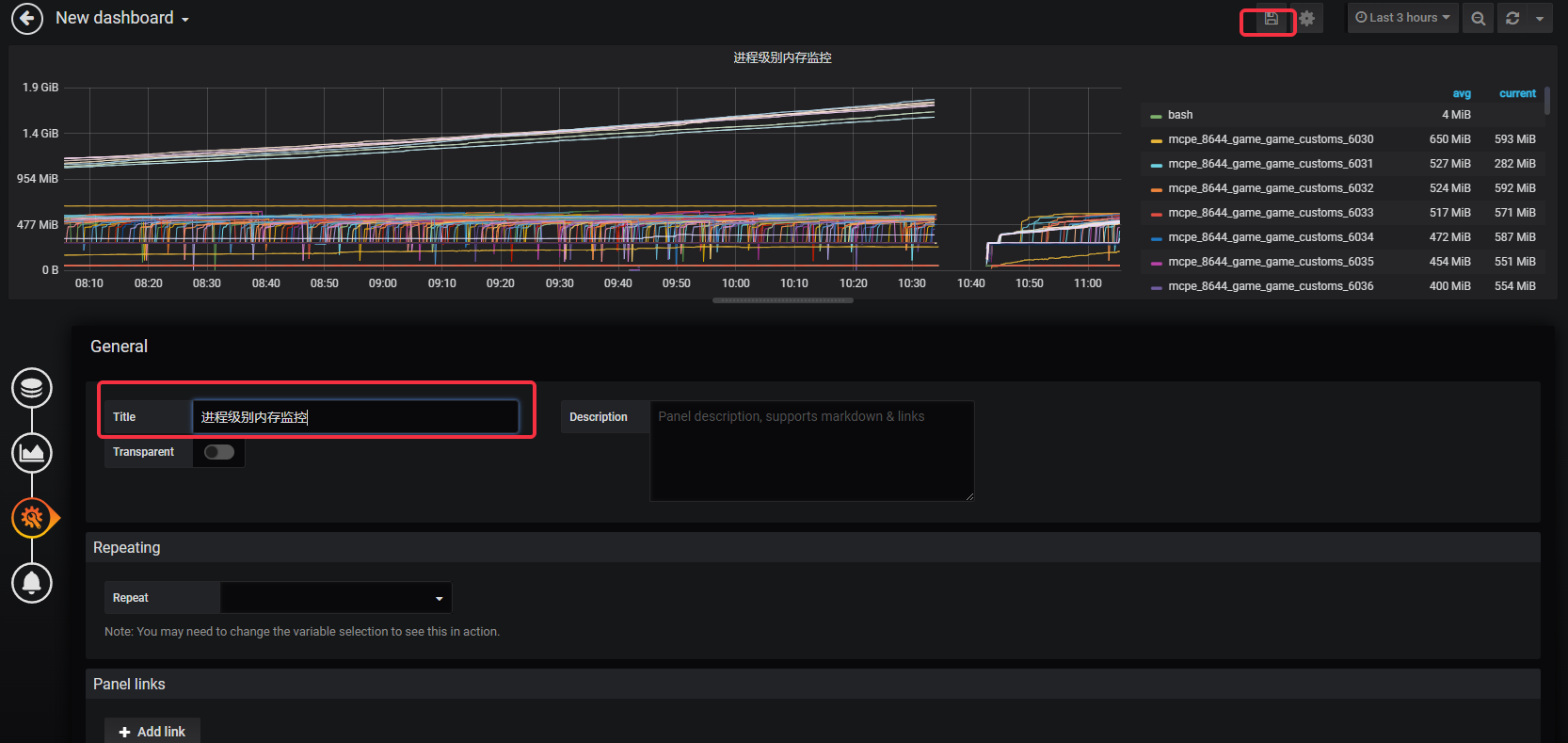

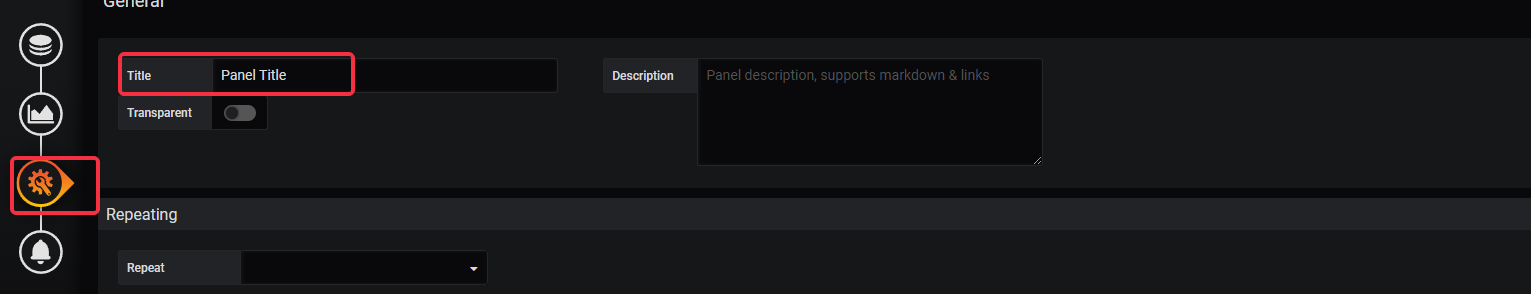

- 步骤9：点击左边的第三个图标，切换到General配置，在Title中可以配置这个统计图的名称
- 步骤10：修改Title之后，点击右上角的磁盘图标，保存这个Dashboard

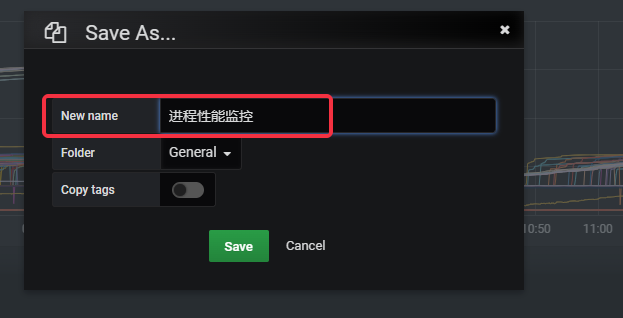

- 步骤11：把新增的Dashboard命名为进程性能监控，然后点击Save

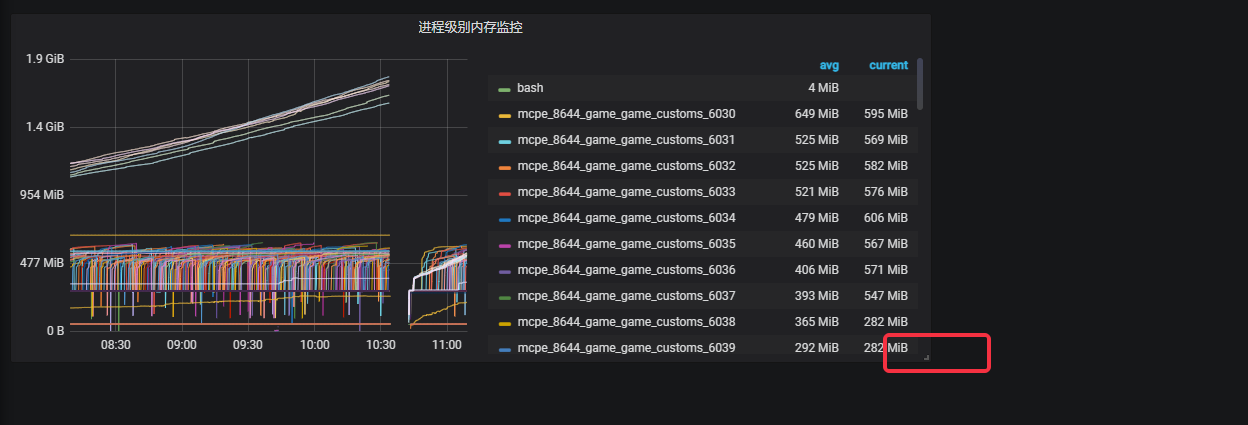

- 步骤12：当前，在名为进程性能监控的Dashboard上，有一个名为进程基本内存监控的图表，这个图表可以像windows的窗口一样，通过拖动边框调整尺寸
新增统计图表--进程基本CPU监控

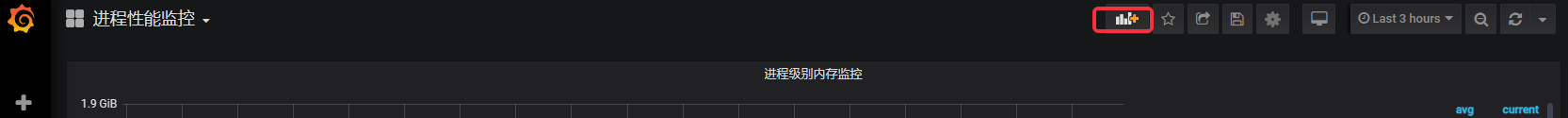

- 点击右上角最左边的图标，可以在现有Dashboard上新增一个统计图表
- 重复上面的步骤2——步骤10，可以新增进程基本的CPU监控图表，唯一不太一样的是步骤4中的SQL语句，与步骤7Unit单位
- 进程基本CPU监控，步骤4中的SQL语句为
SELECT mean("cpu_usage") FROM "procstat" WHERE $timeFilter GROUP BY time(1m), "process_name" fill(null)

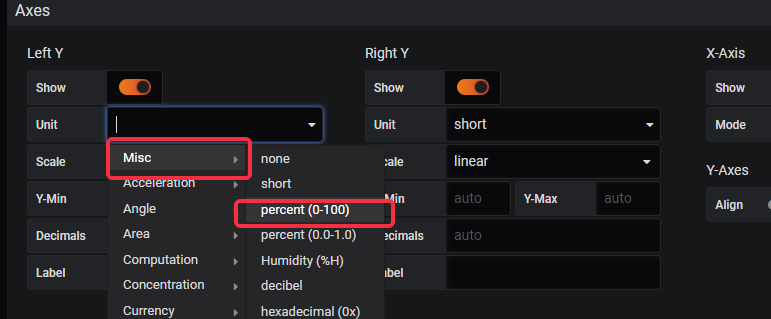

- 进程基本CPU监控，步骤7中的Axes配置，Unit为Misc--percent(0-100)（CPU占用为百分比显示）
新增Dashboard--数据库监控
- 服务器管理人员还额外提供了数据库相关的一些监控数据，需要的服主可以参考下面的指引创建对应的监控图表
新增统计图表--MySQL 内存使用率
- 对应SQL语句为
SELECT mean("memory_usage") FROM "mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--MySQL CPU使用率
- 对应SQL语句为
SELECT mean("disk_usage") FROM "mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--MySQL 负载
- 对应SQL语句为
SELECT mean("qps") FROM "project"."mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--MySQL 慢请求
- 对应SQL语句为
SELECT mean("slow_queries") FROM "mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--MySQL 磁盘用量
- 对应SQL语句为
SELECT mean("disk_usage") FROM "mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--MySQL 连接数
- 对应SQL语句为
SELECT mean("connected_clients") FROM "mysql" WHERE $timeFilter GROUP BY time(1m) fill(null)
新增统计图表--Redis CPU使用率
- 对应SQL语句为，注意这里的host，需要根据具体分配的Redis数据库来设置
SELECT mean("cpu_usage") FROM "redis" WHERE ("host" = 'redis-senior01-xxxxx') AND $timeFilter GROUP BY time(1m) fill(null)
