新版逻辑编辑器界面

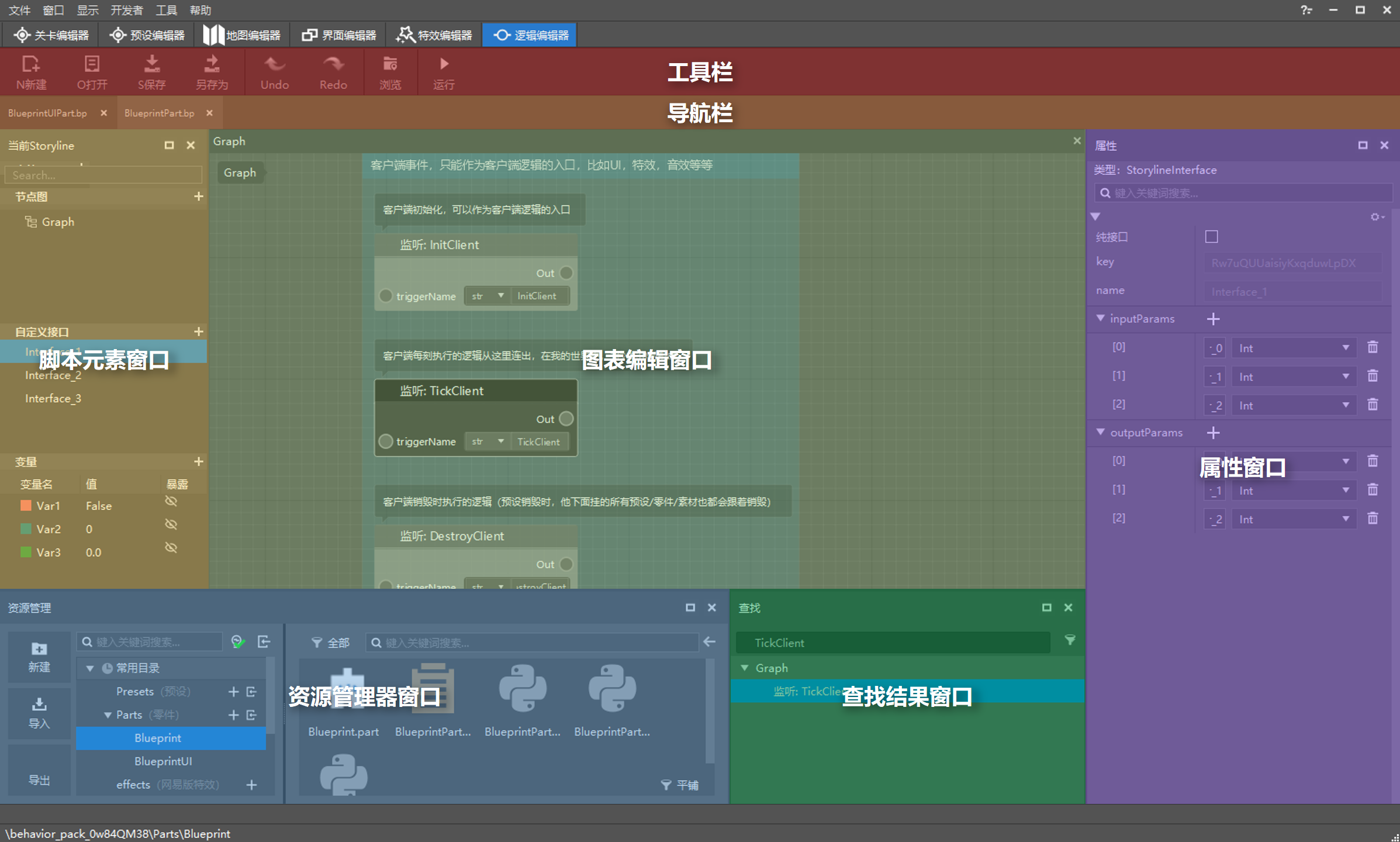

打开新版逻辑编辑器的界面，你会发现界面与旧版编辑器相比有不小的改变。新版界面主要包括如下几个部分：

工具栏

工具栏固定显示在逻辑编辑器的顶部，用于访问常用的命令按钮。其中有两个需稍作说明：

1）浏览：在资源管理器重定位当前蓝图零件脚本的位置；

2）运行：使用ModPC开发包运行当前作品，用以测试蓝图逻辑是否正常运行。

导航栏

导航栏用于陈列不同的蓝图脚本文件，当你同时打开不同的蓝图脚本文件时，它们将以选项卡的形式陈列在此处，点击即可在不同蓝图脚本间快速切换。

脚本元素窗口

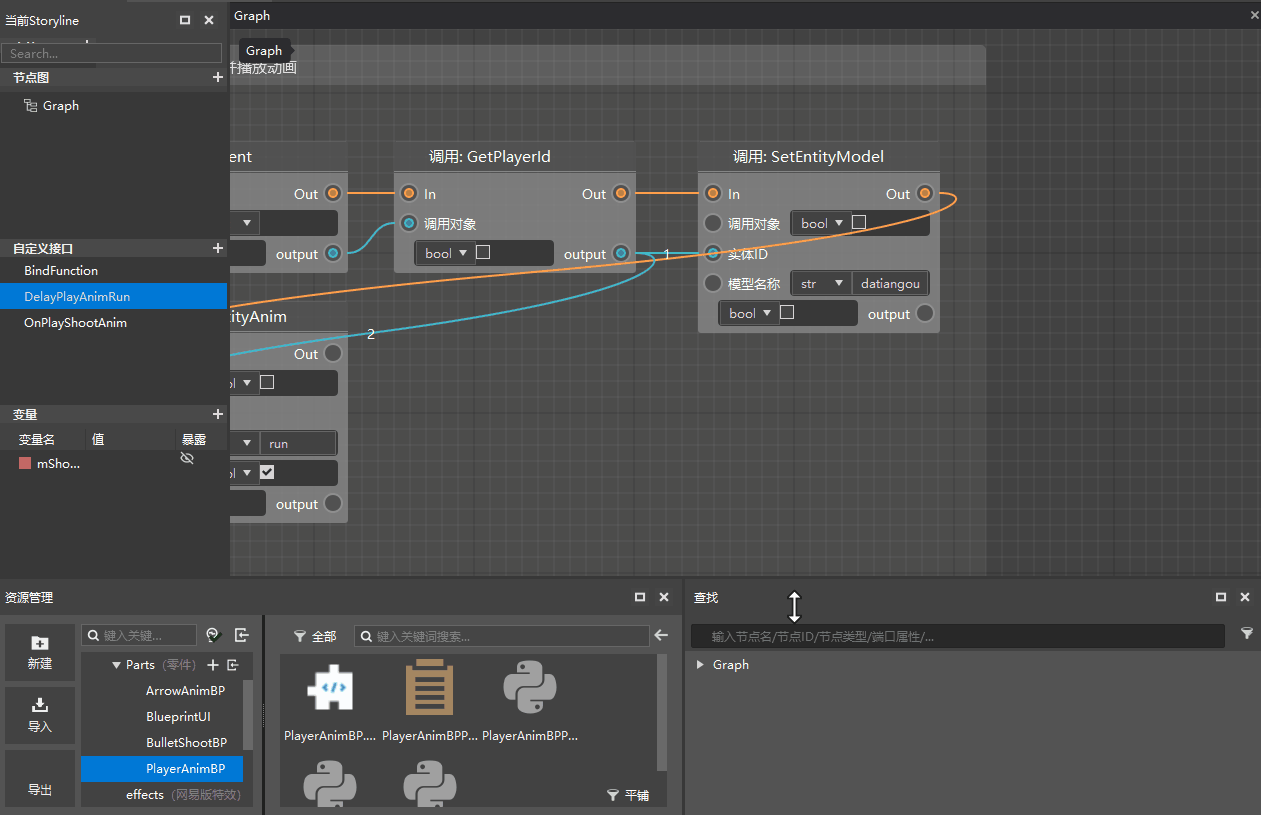

脚本元素窗口默认停靠在屏幕最左侧，用于显示或创建蓝图中图表、自定义接口、变量等自定义元素内容，以便让使用者更加便捷地查看蓝图现有元素或创建新元素。脚本元素窗口主要包括节点图、自定义接口、变量三个区域，用户可点击每个模块右上角的“+”按钮新增对应的元素，也可右键点击现有元素，进行重命名、删除等操作。双击节点图或自定义接口，还可打开对应图表/子图表，进行内部逻辑编辑。

图表编辑窗口

图表编辑窗口是新版逻辑编辑器的核心窗口，你可以在此创建事件、接口等节点，并将它们用执行或数据引线相连，从而撰写零件的脚本逻辑。

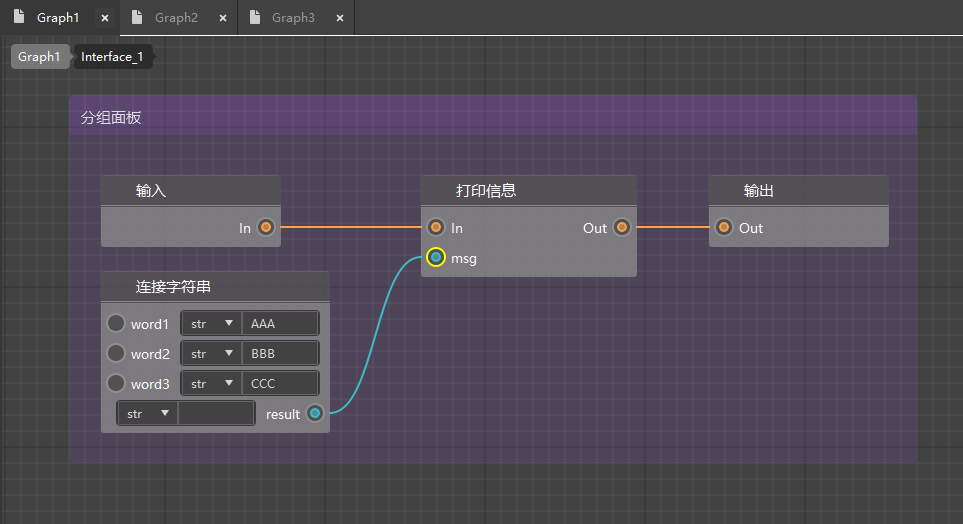

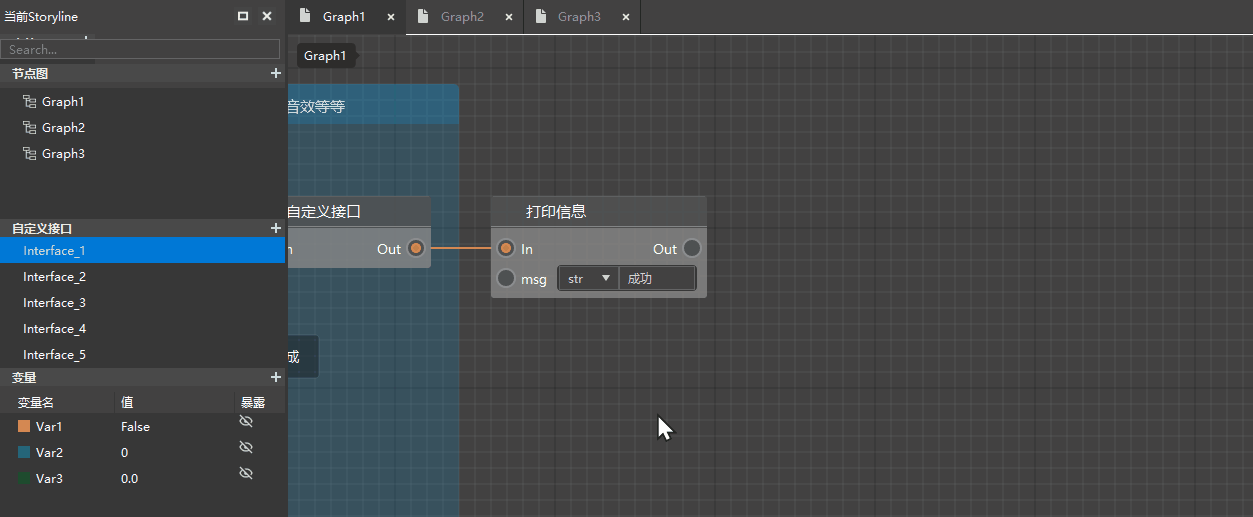

如果你在蓝图脚本中创建了自定义接口，你就会需要接口图表来编辑这个自定义接口的内部逻辑。在脚本元素窗口双击该自定义接口，即可打开其接口图表（通常包含一个输入接口和一个输出接口），此时会在图表编辑区域的左上角显示面包屑导航（例图在这个截图中，就展示了在Graph1图表中打开了Interface_1的接口图表，点击面包屑导航上的Graph1，即可返回Graph1图表）。
