--- front: hard: 入门 time: 分钟 sidebarDepth: 4 --- # 脚本自定义书本 ## 1.概述 在自定义书本框架中，一个章节由每一个特定类型的页面组成，而组成一个页面的UI元素我们又称之为组件，下图简单的展示了何为页面，何为组件。 pageAndComps 按照功能定义，书本的三个层级“书本”，“目录”，“章节”决定了每一个页的排版（比如双页结构的书本，第1页就会放置在书本的左侧，第2页会放置在书本的右侧）以及每一个页是否能被显示。 页面则相当于组件的容器，对内在的组件按需排版，而组件是实际存放数据和处理显示数据的单位，所谓的数据实际就是开发者定义的书本json文件，经由页面获取后分配给其内置的组件。 dataFlowInBook
以上图的图片页为例子显示数据流向。
## 2.自定义页面 ### 1.创建页面 在预设的页面中（比如图片页，文本页等）普遍含有标题的处理，这里我们先编写个没有标题处理的页面，学习通用的页面是如何编写，其次再做类似预设页面的标题处理，下面以[CustomBookMod](../../13-模组SDK编程/60-Demo示例.md#CustomBookMod)中的页面类型"**MyNoTitlePage**"为例说明。 noTitleTestPage
自定义的一个页面
在编写脚本类之前，我们先将数据定义在”**behavior_pack/customBooks/customBook/entry/noTitlePage.json**“这一文件中，对于一个自定义页面，除了"**type**"属性外，其他属性均可以自定义（由后续编写的脚本类来解析），"**type**"值为要编写的页面的名称（后面注册页面的时候会详述），这里自定义了"**testTitle**"，"**image**"，"**content1**"，"**content2**"四个属性，后面编写类的时候我们将分别用文本组件，图片组件，文本组件，文本组件去存储显示。 myNoTitlePage.json ``` { "parent": "pages", "icon": "textures/items/bed_lime", "title": "测试页No Title", "lockMsg": "需解锁固定成就", "lockIcon": "textures/ui/book_gui/icon02", "isLocked": false, "pages":[ { "type": "CustomMod:MyNoTitlePage", "testTitle": "标题文本", "image": "textures/ui/myCustomBook/testImage", "content1": "第一段文本", "content2": "第二段文本" } ] } ``` 在[CustomBookMod](../../13-模组SDK编程/60-Demo示例.md#CustomBookMod)中，与**myNoTitlePage.json**相对应的脚本类是“**behavior_pack/tutorialScripts/pages/noTitlePage.py**”中的**MyNoTitlePage**，一个页面需要编写3个基本的函数接口： - 类初始化函数 "\_\_init\_\_" - 获取json传过来的数据的函数"SetData" - 显示页面的函数"Show" 这些接口需符合链式调用的格式，最终返回**self**。**MyNoTitlePage**实现的是最基本的页面，所以这里继承是**BasePage**，**BasePage**不包含对标题的预处理，如果需要对标题进行预处理，则需要继承**TitlePage**，后续会再提到该页面。**BasePage**的接口详见 [“页面API”](04-页面API.md)。另外，下面的代码中含有很多预设组件的用法，详细请参考[“组件API”](03-组件API.md)。 myNoTitlePage.py ```python #-*- coding: UTF-8 -*- import mod.client.extraClientApi as clientApi # 获取书本管理对象，详细用法见“05-常见脚本对象” bookManager = clientApi.GetBookManager() # 获取书本配置常量，详细API见“05-常见脚本对象” bcf = bookManager.GetBookConfig() # 获取页面基类 BasePage BasePage = bookManager.GetBasePageCls() # 获取预设组件类 TextComp TextComp = bookManager.GetTextCompCls() # 获取预设组件类 ImageComp ImageComp = bookManager.GetImageCompCls() class MyNoTitlePage(BasePage): """ 自定义的页类 """ def __init__(self, size = None, position = None): """" 编写该接口需按照如下编写。 1. 先调用父类的同名方法。 2. 定义需要用到的组件。 3. 调用AddComps接口添加所有组件。 """ # 调用父类__init__方法 BasePage.__init__(self, size, position) # 实例化需要用到的组件 self.testTitle = TextComp(bcf.TextAlign.Fit_Center) # 使用文本组件存储显示自定义属性"testTitle"" self.content1 = TextComp(bcf.TextAlign.Left) # 使用文本组件存储显示自定义属性"content1"" self.image = ImageComp() # 使用图片组件存储显示自定义属性"image"" self.content2 = TextComp(bcf.TextAlign.Left) # 使用文本组件存储显示自定义属性"content2"" # 调用AddComps接口添加所有定义了的组件 self.AddComps(self.testTitle, self.content1, self.image, self.content2) # 照应SetData方法 self.data = None def SetData(self, data): """ 书本在调用Show之前会调用该方法将json中的数据打包成Dict变量"data"作为参数传进来。 建议是将数据存储下来然后在Show方法中进行读取。 """ # 存储各个组件的数据 self.data = data return self def Show(self): """ 书本向页面传递数据后调用该接口，这里负责为每个组件填充数据并且排版它们的位置。 编写该接口需按照如下编写。 1. 向所有组件注入数据。 2. 调用父类的同名方法。 3. 重置所有组件相对于页面的位置。 4. 对组件进行排版（通过调用组件的排版API，每个API的解释见“03-组件API”）。 """ if self.data: # 为每个组件注入数据，data中的键值对应json文件中的页面属性值 self.testTitle.SetDataBeforeShow(self.data["testTitle"], bcf.TextSize.title) self.content1.SetDataBeforeShow(self.data["content1"], bcf.TextSize.content) self.content2.SetDataBeforeShow(self.data["content2"], bcf.TextSize.content) self.image.SetDataBeforeShow(self.data["image"]) # 执行父类的Show方法，该方法会依次调用会所有组件的Show方法 BasePage.Show(self) # 重置所有组件相对页面的位置，保证每次调用Show的时候组件的排版都是相对于页面的原点 self.ResetCompsPosition() # 获取该页面的中心坐标和大小，方便后面使用 pageCenter = self.Center() pageSize = self.GetSize() # 布局自己的组件，组件在调用Align以及Move方法前需要先调用SetSize方法，因为这些方法都是基于GetSize来计算的。 # testTitle 是Fit类型文本，会根据文本内容来调整自己的大小，无需调用SetSize。将其中心对齐到页面的中心，将其上边界与 页面 的上边界对齐，然后往下移动4px self.testTitle.AlignCenterToX(pageCenter[0]).AlignTopToY(self.Top()).MoveY(4) # 对 content1 设置大小后，将其左边界对齐到页面的左边界，将其上边界与 testTitle 的下边界对齐，然后往下移动5px self.content1.SetSize((pageSize[0], 20)).AlignLeftToX(self.Left()).AlignTopToY(self.testTitle.Bottom()).MoveY(5) # 对 image 设置大小后，将其左中心对齐到页面的中心，将其上边界与 content1 的下边界对齐，然后往下移动5px self.image.SetSize((80, 80)).AlignCenterToX(pageCenter[0]).AlignTopToY(self.content1.Bottom()).MoveY(5) # 对 content2 设置大小后，将其左边界对齐到页面的左边界，将其上边界与 image 的下边界对齐，然后往下移动5px self.content2.SetSize((pageSize[0], 40)).AlignLeftToX(self.Left()).AlignTopToY(self.image.Bottom()).MoveY(5) return self else: print "in MyNoTitlePage Show: no data present" return self ``` 在**MyNoTitlePage**这个页中，其实是包含了简单的文本标题处理（**self.testTitle**这个文本组件），而本书提供了**TitlePage**这个类为开发者省去对标题的处理，详述见 [“页面API”](04-页面API.md)，以及Demo中的“**behavior_pack/customBooks/customBook/entry/myTitlePage.json**”以及“**behavior_pack/tutorialScripts/pages/myTitlePage.py**”。 ### 2.注册页面 创建好自定义的页面以及对应的json文件后，需要系统中注册你的自定义页面，使系统在解析json文件的时候能读取到类信息。仅需要在**客户端System**初始化的时候调用注册接口即可，**BookManager**包含了自定义书本的各种接口，详见[BookManager API](05-常用脚本对象.md#BookManager)。因为自定义书本系统中内置了一些常用的页面类型，所以开发者尽量使用规范的名称来命名自己的页面类型，这里建议使用固定格式"**Mod名称:页面类型名称**"，其中页面类型名称建议就和定义的类名是一致的（类名后置如果带上“**page**”会更加有辨识度），比如上面的则**MyNoTitlePage**可以命名为"**CustomMod:MyNoTitlePage**"，这个自定义的页面类型名称，是用于**json**数据中对应的**type**字段属性值。 ```python # -*- coding: utf-8 -*- # 获取客户端引擎API模块 import mod.client.extraClientApi as clientApi # 获取客户端system的基类ClientSystem ClientSystem = clientApi.GetClientSystemCls() # 在modMain中注册的Client System类 class TutorialClientSystem(ClientSystem): # 客户端System的初始化函数 def __init__(self, namespace, systemName): # 首先初始化TutorialClientSystem的基类ClientSystem super(TutorialClientSystem, self).__init__(namespace, systemName) print "==== TutorialClientSystem Init ====" # 注册自定义的page # 先import定义好的页面类 from tutorialScripts.pages.myNoTitlePage import MyNoTitlePage from tutorialScripts.pages.myTitlePage import MyTitlePage from tutorialScripts.pages.customCompPage import MyCustomCompPage from tutorialScripts.pages.buttonPage import MyButtonPage from tutorialScripts.pages.addrPage import MyAddrPage from tutorialScripts.pages.recyclePage import MyRecyclePage # 获取书本管理对象，详细用法见“05-常见脚本对象” bookManager = clientApi.GetBookManager() # 注册自定义的页面类，同时为它们命名，这些名称是在json中使用的 bookManager.AddPageType("CustomMod:MyNoTitlePage", MyNoTitlePage) bookManager.AddPageType("CustomMod:MyTitlePage", MyTitlePage) bookManager.AddPageType("CustomMod:MyCustomCompPage", MyCustomCompPage) bookManager.AddPageType("CustomMod:MyButtonPage", MyButtonPage) bookManager.AddPageType("CustomMod:MyAddrPage", MyAddrPage) bookManager.AddPageType("CustomMod:MyRecyclePage", MyRecyclePage) print "============== add MyTestPage success ==============" # 函数名为Destroy才会被调用，在这个System被引擎回收的时候会调这个函数来销毁一些内容 def Destroy(self): pass ``` ### 3.如何供其他人使用 其他开发者若想使用你的自定义页面，只需要加载你的MOD，然后在配置自定义书本的json的时候使用你的页面类型名称即可。 ## 3.自定义组件（进阶） 该内容为**进阶向**话题，如果开发者不满足于系统提供的**预设组件**，则可以通过这里学习如何自定义组件。需注意以下两点： - 在阅读此处前请先掌握[界面与交互](../../../18-界面与交互/2-从零开始创建UI.md)中**MC Studio**的使用以及对各类**UI控件**（**BaseUIControl**）的熟悉，**UI json**文件的编写。 - 目前书本仅支持使用这些控件来封装组件，关于它们的介绍具体见[UI说明文档](../../../18-界面与交互/30-UI说明文档.md)： - Label - NineSliceImage - Image Button - Panel - StackPanel - NeteasePaperDoll - ItemRenderer - ProgressBar 在自定义书系统中，是通过加载**UI json**文件的方式来获取UI控件对象，而获取到的UI控件对象又被封装成组件使用，我们在[CustomBookMod](../../13-模组SDK编程/60-Demo示例.md#CustomBookMod)中定义了一个自定义组件**MyCustomComp**，它的脚本文件为”**behavior_pack/tutorialScripts/comps/customComp.py**“，与该组件相关的UI json文件为”**resource_pack/ui/CustomComp.json**“，并且又自定义了一个页面来使用组件**MyCustomComp**，它的脚本文件为“**behavior_pack/tutorialScripts/pages/customCompPage.py**”，然后我们用一个章节来调用该页面，数据定义在”**behavior_pack/customBooks/customBook/entry/customCompPage.json**“文件中，最终该章节的页面展示结果如下。 自定义组件效果图

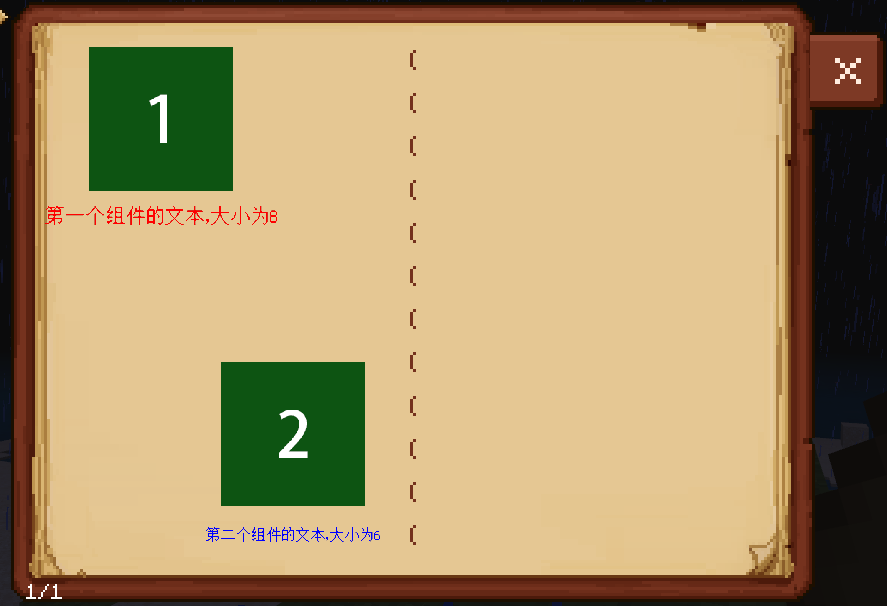

该自定义组件可以填充图片，文本，设置文本字体大小，而该页面有两个这样的组件，分别位于左上和右下。

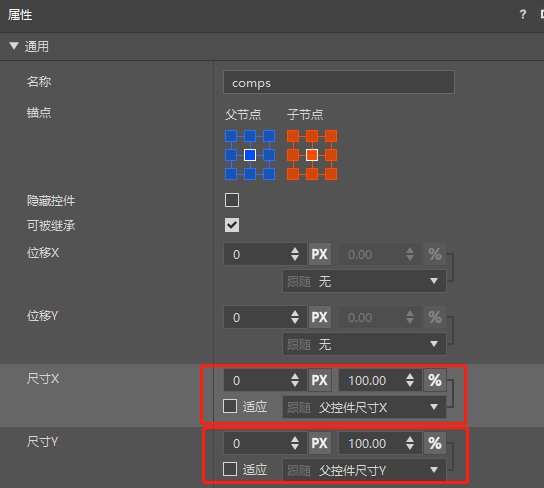

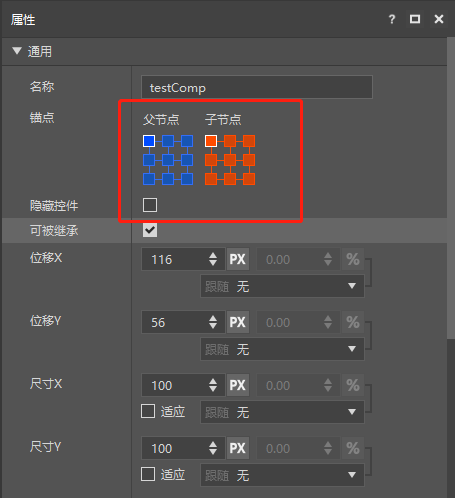

### 1.定义UI json文件 和[界面与交互](../../../18-界面与交互/2-从零开始创建UI.md)一样， 我们可以通过MC Studio来创建一个组件的UI模板，也可以按照**UI**的**json**文件规范来编写**UI**的**json**文件，在本例中我们使用了MC Studio创建一个名为**testComp**的UI控件，它将作为自定义组件**MyCustomComp**的封装对象，同时，该**UI json**文件需要满足以下的节点结构才能供组件使用，我们将comps下的所有UI控件节点的集合称为组件的**UI模板库**。 需注意！**请不要将该json文件起名为“book_preset.json”**，该名字已被预设模板使用。 ``` main （名字固定，必须为"main") | comps （panel控件，名字固定，必须为"comps") | testComp （组件要使用的UI的根节点，本例中为 testComp，并且该节点的控件类型无规定） | ... ``` 你可以在**comps**层级下创建多个UI根节点，但是一个根节点只会和一个组件进行绑定。 并且为了让自定义组件坐标系与预设组件坐标系一致，**comps**节点的的大小必须设置如下 comps节点属性 对应到**UI json**文件中的属性为 **"size" : [ "100.0%+0.0px", "100.0%+0.0px" ]** ```json "comps" : { "alpha" : 1.0, "anchor_from" : "center", "anchor_to" : "center", "clip_offset" : [ 0, 0 ], "clips_children" : false, "controls" : [ { "testComp@CustomComp.testComp" : {} } ], "enabled" : true, "layer" : 0, "max_size" : [ 0, 0 ], "min_size" : [ 0, 0 ], "offset" : [ 0, 0 ], "priority" : 0, "propagate_alpha" : false, "size" : [ "100.0%+0.0px", "100.0%+0.0px" ], "type" : "panel", "visible" : true } ``` 并且**Comps**下的子节点（比如**testComp**）的锚点坐标系必须设置如下图： testComp节点属性 对应到**UI json**文件中的属性为如下： ```json "anchor_from" : "top_left", "anchor_to" : "top_left", ``` ### 2.创建组件类 类似页面，一个组件类需要编写3个基本的函数接口： - 类初始化函数 "\_\_init\_\_" - 将从页面传过来的数据存储下来的方法 "SetDataBeforeShow" - 显示组件的函数 "Show" 这些接口需符合链式调用的格式，最终返回**self**。**MyCustomComp**实现的是一个图文控件，可以根据传入的数据更改文本大小，颜色，内容，图片。 这里继承的父类是**BaseComp**，详细请参考[“组件API”](03-组件API.md)。 customComp.py ```python #-*- coding: UTF-8 -*- import mod.client.extraClientApi as clientApi # 获取书本管理对象，详细用法见“05-常见脚本对象” bookManager = clientApi.GetBookManager() # 获取书本配置常量，详细API见“05-常见脚本对象” bcf = bookManager.GetBookConfig() # 获取组件基类 BaseComp BaseComp = bookManager.GetBaseCompCls() class MyCustomComp(BaseComp): """ 自定义的书本组件类 """ def __init__(self): """ 编写该接口需按照如下编写。 1. 先调用父类的同名方法。 2. 定义自定义的属性 """ # 调用父类__init__方法，该方法会注册书本自定义组件名称，因此该方法只能调用一次（一个组件绑定一个控件节点）。 # 第1个参数为组件的注册名称，为了防止重名，建议名字格式为 'mod名称:任意名称'，最好就是带“Comp”后缀。 # 第2个参数为组件所封装的UI控件所在的json文件名+'.main' # 第3个参数为组件所封装的UI控件节点名称 # 通过第2，3个参数可以让组件定位到所要封装的UI控件节点，更详细的内容可见 "组件API" 章节。 BaseComp.__init__(self, "CustomMod:MyCustomComp", "CustomComp.main", "testComp") # 定义自定义的属性，这些都是向页面暴露的属性 self.text = None # 组件的文本字符串，类型为str self.textSize = None # 组件的文本大小，类型为int self.textColor = None # 组件的文本颜色，类型为tuple(4) self.image = None # 组件的图片路径，类型为str def SetDataBeforeShow(self, image, text, textColor, textSize): """ 页面在调用组件的Show之前默认会先调用该方法进行数据的存储 建议是将数据存储下来然后在Show方法中进行读取。 """ # 存储页面传过来的数据 self.text = text self.textSize = textSize self.textColor = textColor self.image = image return self def Show(self): """ 页面向组件传递数据后调用该接口，组件在这里对UIControl节点进行操作。 编写该接口需按照如下编写。 1. 调用父类的同名方法。 2. 按照特定逻辑处理你的UIControl节点 """ # 执行父类的Show方法，执行该方法后组件才能得到对应的UI控件节点并用_node_属性指向它。 BaseComp.Show(self) # 往UI控件节点填充数据，_node_为组件所对应的UI控件节点（本demo中为 testComp，即__init__方法中的第3个参数）。 textNode = self.GetRootUINode().GetChildByPath("/text").asLabel() # 如果是LabelUIControl节点，设置文本和字体大小时需要分别调用 SetNodeText 和 SetTextFontSize，具体可见 "组件API" 章节。 self.SetNodeText(textNode, self.text).SetNodeTextFontSize(textNode, 10, self.textSize) textNode.SetTextColor(self.textColor) imageNode = self.GetRootUINode().GetChildByPath("/image").asImage() imageNode.SetSprite(self.image) return self ``` 本质上组件就是一个带数据的UI控件节点，当组件调用Show的时候，自定义书系统将UI模板中对应的节点拷贝到组件中，所以如果组件没调用Show而调用了它里面的UI控件或者该UI控件下的子节点都是会报错的。 尽管大部分编写的节点都存在拷贝操作，但是可以在初始化节点的时候设置为可回收，防止UI控件节点的过度拷贝和删除，具体可见[“组件API”](03-组件API.md) 章节
